HRA4080

(1)频率范围：100kHz～8GHz (2)测量参数：S11，S21 (3)显示格式：回波/插入损耗，相位，驻波比，smith图，极坐标 (4)驻波比、电缆损耗测量 (5)电缆故障定位 (6)用于比较待测线缆之间的回波幅度和相位差异 (7)频率分辨率：1Hz～10MHz (8)显示噪声电平（DNL）：-162dBm@1Hz（前放打开） (9)相位噪声：< -98dBc/Hz @10kHz

产品分类：

射频综合测试仪

关键词：

手册下载：

HRA4080射频综合测试仪(1).pdf

HRA4080射频综合测试仪是一款多功能测试仪，标配矢量网络分析、天馈线测试、矢量电压表、场强测量、扫频频谱分析和高级测量套件等测量功能，可以选配干扰定位、实时频谱分析、信道扫描、功率测量和解调分析等测量功能；产品采用10.1英寸LED背光高亮度显示屏，支持触控操作；产品测试功能全面，非常适合多种参数测试需求场合，可电池供电，体积小、重量轻、携带方便，是各种电子设备现场测试参数、工程安装调试、日常维护维修的有力工具，可广泛应用于通信、广播电视、无线电管理等各领域。

点击可查看综合测试仪产品相关技术应用视频》》》

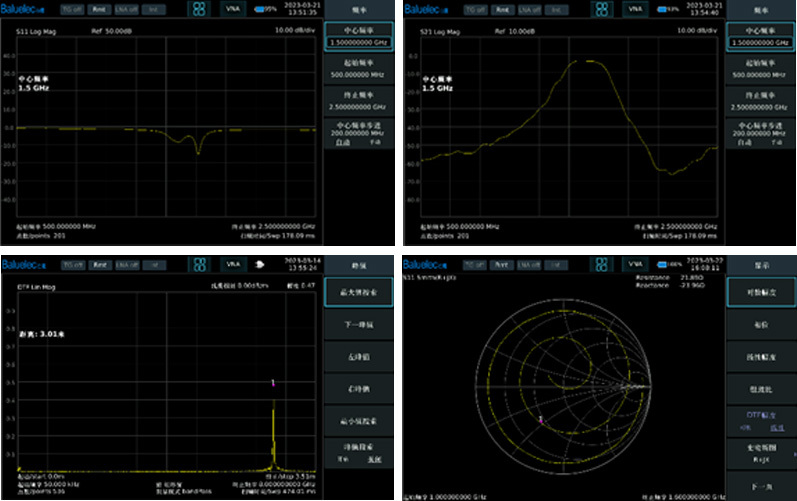

矢量网络分析仪

测量参数:S11、S21

多窗口测量

显示格式：回波损耗、插入损耗、驻波比、相位、群延迟、Smith图

天馈线测量

DTF可以快速准确定位电缆连接器是否松紧，线缆是否异常弯折或破损

矢量电压计

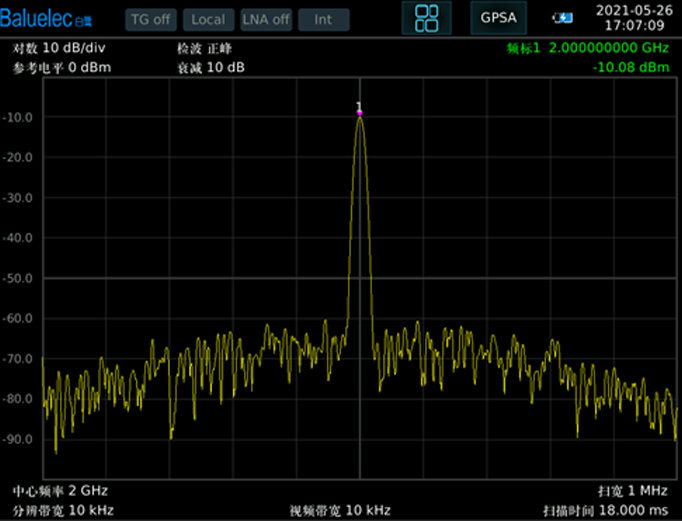

扫频频谱测量

宽频带、大动态范围
优异的小信号测量能力
高达80dB中/镜频抑制比
具备多种高级测量功能

场强测量

仪器用定向天线确定最大场强、用全向天线测量场强

具备定频、频率步进扫描、列表扫描等多种场强测量

内置/加载天线因子

干扰分析和轨迹跟踪

√.使用三角测量法，使用带GPS/BD和电子罗盘的定向天线，结合仪器内嵌的街道地图，捕获并确定干扰信号，有助于电信运营商或者管理机构检测和测量干扰信号，并定位干扰源。

测量结果存档和远程控制

√.仪器可用.BMP格式保存屏幕截图。

√.仪器通过USB或LAN与电脑之间交换数据。

√.电脑使用SCPI指令操控、设置仪器，并且按指令要求将测试结果传导电脑。

功率测量

√.外接USB功率计，准确测量信号功率

频率范围：100kHz～8GHz
测量参数：S11，S21
显示格式：回波/插入损耗，相位，驻波比，smith图，极坐标
驻波比、电缆损耗测量
电缆故障定位
用于比较待测线缆之间的回波幅度和相位差异
频率分辨率：1Hz～10MHz
显示噪声电平（DNL）：-162dBm@1Hz（前放打开）
相位噪声：< -98dBc/Hz @10kHz
具备点频测量、频率步进扫描和列表扫描三种测量模式
内置多种天线因子
用定向天线确定最大场强
用全向天线测量合成场强
测量、分析和定位5kHz～8GHz范围内的信号
实时分析带宽40MHz
100%POI时最短信号持续时间7μs
全景扫描速度高达80GHz/s
实时显示模式：频谱图、密度图、瀑布图、功率VS时间
多种触发：外触发、中频功率、PPS秒脉冲、频率模板等触发

型号名称	频率范围	最大实时带宽	分辨率带宽	相位噪声	显示平均噪声电平	跟踪源	价格
HRA4080	5kHz～8GHz	40MHz	1Hz~10MHz	-98dBc/Hz@10kHz	-162dBm	选配	联系报价

配置	描述	订货号
射频综合测试仪主机	5kHz至8GHz(扫频频谱、矢网、天馈、矢量电压表、场强测量和高级测量套件）	HRA4080
标配	CD-ROM(用户手册、编程手册)
	AC/DC 适配器(交流输入,+20V输出)
	N/SMA-JK转接头2只
选配	高稳时基	HRA-OCX0
	实时频谱分析	HRA-RTSA
	GPS/BD导航（带GPS天线）	HRA-BD
	干扰定位	HRA-EL
	信道扫描	HRA-CS
	USB 功率传感器(10MHz~6GHz)	UP60
	模拟调制分析(AM/FM调制分析）	HRA-AMA
	宽带全向天线（300MHz~7.5GHz）	OA750
	宽带定向天线(600MHz~8GHz)	DA800
	超短波手持式测向天线(9kHz~8000MHz)	SDA800
	矢网校准套件(4只SMA型阴性校准件，DC~9GHz)	CK009
