SG821

频率范围为9kHz~2.1GHz；输出功率典型值-120dBm到+10dBm；支持各种模拟调制AM/FM/ФM；支持脉冲调制，最小脉宽100ns；提供内部调制源：正弦波，方波，三角波，锯齿波； USB/LAN远程控制接口，提供标准SCPI命令集。

产品分类：

射频信号发生器

关键词：

信号发生器

手册下载：

SG821 射频信号发生器定位于一款高性价比的便携式信号发生器。设备体积小巧、功能丰富，具备 CW 信号、模拟调制、脉冲调制、频率和幅度扫描等多种工作模式设备适用于教学科研、产品开发、生产和维修等多种应用场景的测试需求。丰富的逻辑硬件接口和宽屏液晶显示，使您便于进行各种控制操作。完备的标准 SCPI 命令集和通用 USB 及 LAN 接口，为您进行远程控制和二次开发带来了极大的便捷。

具有高调制速率的模拟调制功能

具有调幅（AM)、调频（FM)、调相（ΦM）且调制速率最大可达到1MHz，信号无失真，支持内外调制源，性能更为优越，对于需要模拟信号的应用场景，只需这一台设备即可满足。

强大的脉冲调制功能

超长的脉冲周期（200ns~160s）超宽的脉冲宽度（100ns~85s）

高达60dB的通断比，可用于测量有源器件工作在脉冲信号条件下的特性，

包括雷达上的T/R组件和模块。

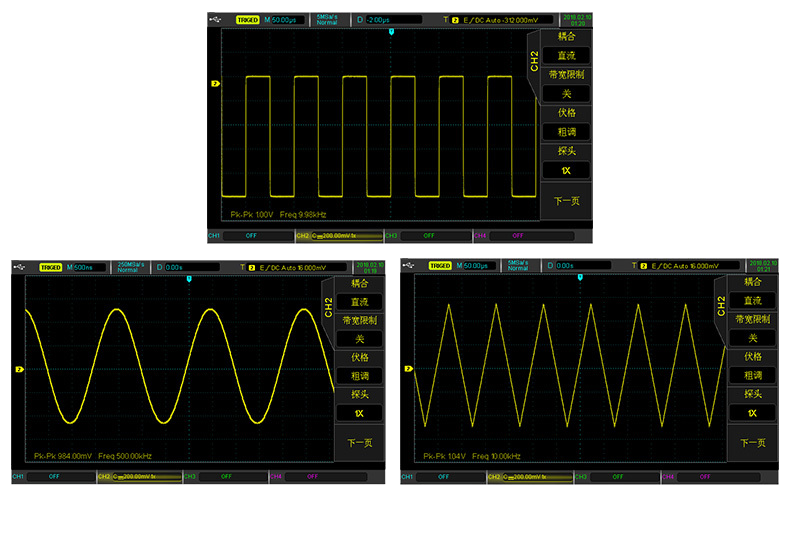

低频输出

提供内部调制源：正弦波，方波，三角波。

频率范围：9kHz~2.1GHz
频率分辨率：0.23Hz
基准频率：10MHz
温度稳定度：±1ppm(选件：±100ppb)
内部参考输出：10MHz ，≥ + 2dBm
谐波典型值：≤-30dBc
非谐波典型值：≤-50dBc
单边带相躁：-93dBc/Hz@10kHz
输出功率范围：9kHz ~50kHz -120dBm ~0dBm、50kHz ~2.1GHz -120dBm ~10dBm
功率准确度：±1.5dB(典型值)

型号名称

频率范围

频率分辨率

相位噪声

输出功率

（指标保证）

调制类型

通信接口

价格

SG821

9kHz~2.1GHz

0.23Hz

-93dBc/Hz@10kHz

-120dBm到+10dBm

AM/FM/ΦM/Pulse

标配USB-HOST，USB-DEVICE，LAN和RS232

联系报价

配置	描述	订货号
主机	射频信号源	SG821
标配附件	CD光盘(用户手册、编程手册)
标配附件	电源线(标准AC220V电源线)
选件	高稳时基选件	SG821-0CX0
选件	功率计控制套件	SG821-PMC
