MSG760B
产品分类：
关键词：
手册下载：
MSG700 系列信号发生器模块拥有丰富的功能和灵活集成的体积，模块具备了连续波信号、模拟调制、脉冲调制、数字调制、幅 / 频扫描、线性调频以及上变频等多种功能，适用于教学科研、产品开发和系统集成。A 型系列模块侧重于模拟信号调制，其最大模拟调制速率高达 1MHz;B 型模块侧重于数字调制，内置 IQ 调制器，可以灵活支持各种通信数据链、标准公网通信和有线数字电视广播等基带数据的输入 I/Q调制，最大基带调制带宽高达 20MHz，方便用户进行实验平台搭建。完备的标准 SCPI 命令集和通用 USB 及 LAN 接口，为您进行远程控制和二次开发带来了极大的便捷。
|

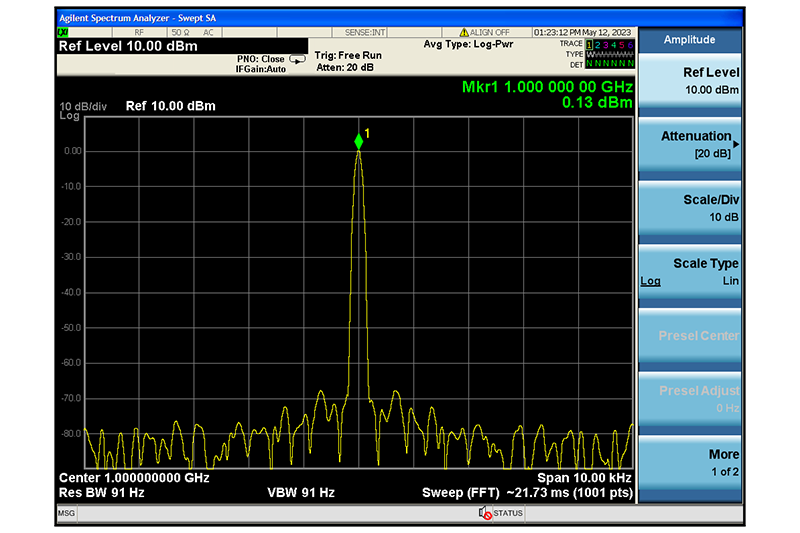

宽频带、高性能具有超宽频带、优异的性能，体积小，可靠性高，功能配置灵活，可应用于多种测量场合。 |

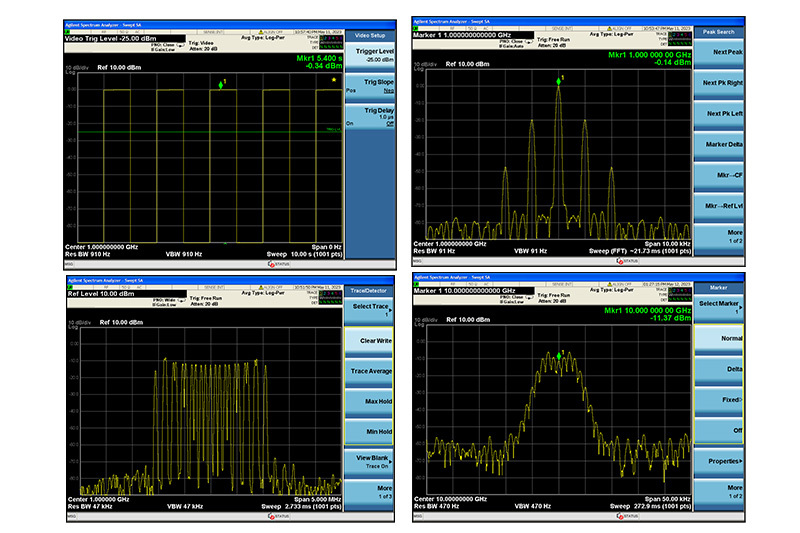

支持多种多种调制方式支持多种模拟调制、数字调制、脉冲调制等。 自带多种内部调制源，支持外部调制源输入。 |
|
|

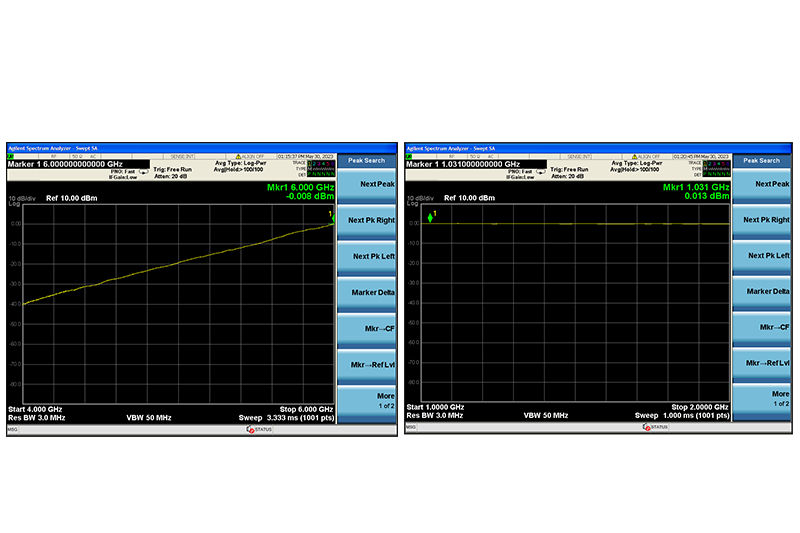

幅频扫描支持频率扫描、幅度扫描、频率＋幅度扫描。 |

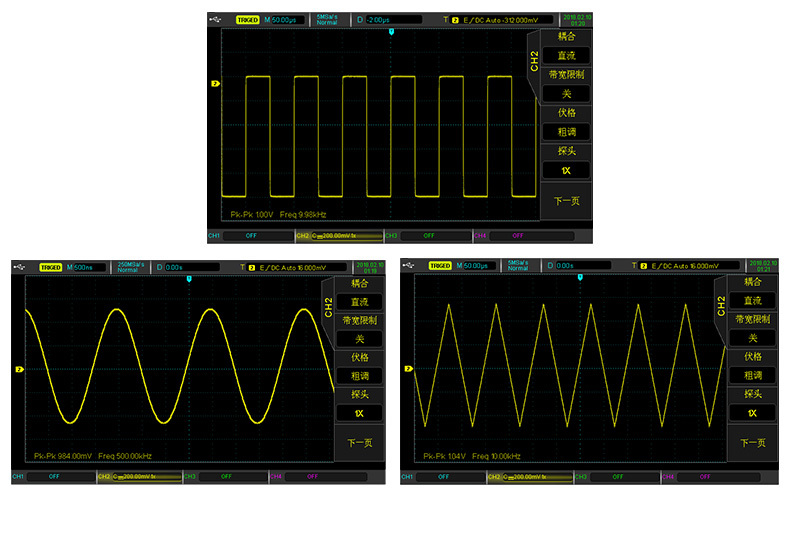

低频输出提供内部调制源：正弦波，方波，三角波。 |
|
- 频率范围：9kHz~6GHz
- 频率分辨率：0.23Hz
- 基准频率：10MHz
- 温度稳定度：±1ppm
- 内部参考输出：10MHz ，≥+2dBm
- 谐波典型值：≤-35dBc
- 非谐波典型值：≤-60dBc
- 单边带相躁：-98dBc/Hz@10kHz
- 输出功率范围：9kHz ~50kHz -120dBm ~0dBm、50kHz ~6GHz -120dBm ~+10dBm
- 功率准确度：±1.5dB（典型值）
| 型号名称 | 频率范围 | 频率分辨率 | 相位噪声 |
输出功率 （指标保证） |
调制类型 | 通信接口 | 价格 |
| MSG730A | 9kHz~3GHz | 0.23Hz | -93dBc/Hz@10kHz | -120dBm到+10dBm | AM/FM/ΦM/Pulse/ASK/FSK/PSK | 标配USB-DEVICE，LAN和RS232 | 联系报价 |
| MSG760A | 9kHz~6GHz | 0.23Hz | -98dBc/Hz@10kHz | -120dBm到+10dBm | AM/FM/ΦM/Pulse/ASK/FSK/PSK | 标配USB-DEVICE，LAN和RS232 | 联系报价 |
| MSG730B | 9kHz~3GHz | 0.23Hz | -93dBc/Hz@10kHz | -120dBm到+10dBm | AM/FM/ΦM/Pulse/ASK/FSK/PSK/IQ | 标配USB-DEVICE，LAN和RS232 | 联系报价 |
| MSG760B | 9kHz~6GHz | 0.23Hz | -98dBc/Hz@10kHz | -120dBm到+10dBm | AM/FM/ΦM/Pulse/ASK/FSK/PSK/IQ | 标配USB-DEVICE，LAN和RS232 | 联系报价 |
| 配置 | 描述 | 订货号 |
| 主机 | 射频信号源模块 | MSG730A/SG730B/MSG760A/MSG760B |
| 标配 | CD光盘(用户手册、编程手册) | |
| 电源适配器(标准+12V电源适配器) | ||
| 选配 | 内部基带数据产生 | MSG700B-BBG |
| 实时带宽选件 | MSG730-BBW | |
| 射频上变频装置 | MSG700-RFUC | |
| 线性调频功能 | MSG700-LFM | |
| 幅度调制选件(SSB/DSB/CW) | MSG700-AMK |
