　　产品采用 10.1英寸LED背光高亮度显示屏，支持多点触控操作。具备实时频谱、扫频频谱、矢量网络分析、天馈线测量、场强测量、USB功率测量、干扰定位和解调分析等测量模式，便于用户现场诊断和解决各种射频测量问题。高达80dB的中镜频抑制和极小的剩余响应指标使其满足无线电监测的更高需求。产品测试功能非常全面，可电池供电、携带方便，是各种电子设备现场测试参数、工程安装调试、日常维护维修的有力工具，可广泛应用于通信、广播电视、无线电管理、电子侦测与对抗、精确制导等各领域，也是高校教学的最佳选择。

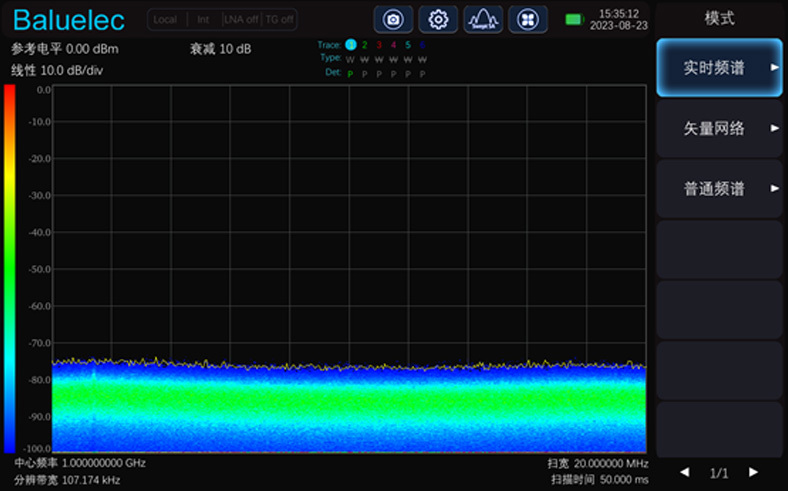

	3种模式具有实时频谱、矢量网络、普通频谱3种模式。

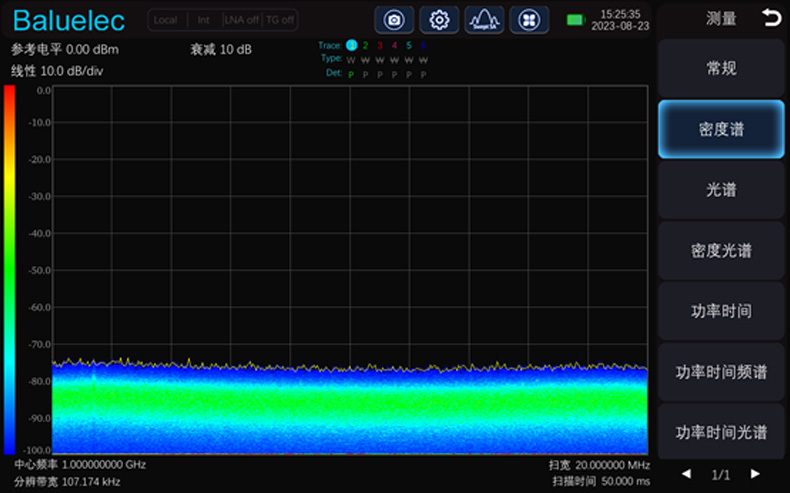

具有多种测量功能在RTSA模式下，提供常规、密度谱（余辉）、光谱、密度光谱、功率时间谱、功率时间频谱、功率时间光谱等多种测量功能。
	多种触发功能在RTSA模式下，包含自由触发、外触发、中频功率触发、PPS脉冲触发、频率掩膜触发功能。

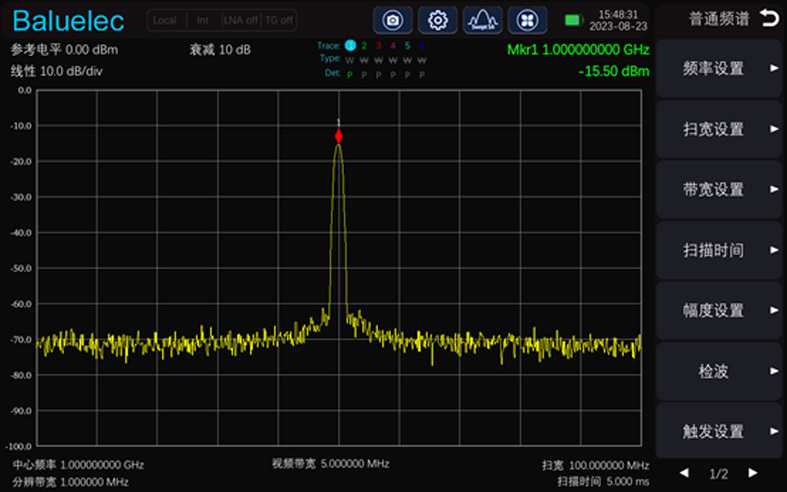

通用频谱分析功能通用频谱分析通过扫描和FFT两种测量方法完成对信号的频率、功率等参数测量。

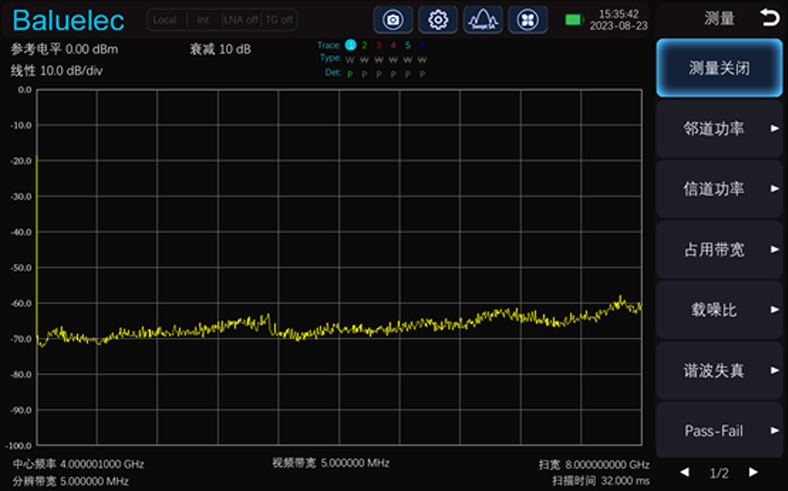

	高级测量功能普通频谱下，具备邻道功率、信道功率、占用带宽、载噪比、谐波失真、PASS-Fail、场强测量、三阶互调、时间频谱、音频解调、频率计数等测量功能。

实时频谱分析频率范围：5kHz~8GHz
实时分析带宽：40MHz
相位噪声：-98dBc/Hz@10kHz
扫频频谱分析：1Hz~5MHz
噪声电平：-165dBm
矢量网络分析频谱范围：100kHz~8GHz
测量参数：S11、S21
天馈线测试频率范围：100kHz~8GHz

型号名称	频率范围	最大实时带宽	分辨率带宽	相位噪声	显示平均噪声电平	跟踪源	价格
RSA080	5kHz ~8GHz	40MHz	1Hz~5MHz	-98dBc/Hz@10kHz	-165dBm	选配	联系报价

配置	描述	订货号
实时频谱仪	5kHz至8GHz	RSA080
标配	CD-ROM(用户手册、编程手册)
标配	AC/DC适配器(交流输入,+20V输出)
选配	高级测量套件	RSA-AWK
	高稳时基	RSA-OCX0
	矢量网络分析	RSA080-VNA
	天馈线测量	RSA080-DTF
	场强测量	RSA-FS
	干扰定位	RSA-IL
	USB功率传感器	UP60
	模拟调制分析	RSA-AMA
	数字调制分析	RSA-DMA
	GPS/BD 导航	RSA-BD
	全向天线/定向天线	0A750/DA800
	超短波手持式测向天线(9kHz~8000MHz)	SDA800

无

资料下载

RSA080实时频谱分析仪数据手册

624.1KB

查看详情

MSA系列频谱仪模块SCPI编程手册

1.2MB

查看详情

通用附件

OA750 全向天线

• 频率测量范围：300MHz~7500MHz • 可使用为全方向测量接收 • 输入阻抗：50Ω • VSWR（典型值）：< 3:1 • 最大输入功率：5W • SMA连接器可在0°~90°角度上连接测量 • 重量：100g • 结构尺寸：200mm×60mm×14mm

UP60 USB功率传感器

• 频率范围：10MHz~6.0GHz • 测量范围：-60dBm~+20dBm • 测量精度：±3%（0℃~40℃） • 最大输入功率：+33dBm（2W，连续波） • 射频输入端口：N（阴）型 • 通信接口：USB • 工作温度：-20℃~+60℃ • 存储温度：-40℃~+80℃ • 适用机型：HSA800系列、SA1000系列、SA2000系列

DA800 定向宽带天线

• 频率测量范围：600MHz~8000MHz • 输入阻抗：50Ω • VSWR（典型值）：< 2:1 • 增益（典型值）：6dBi • 重量：400g • 结构尺寸：353mm×223mm×28mm

FD100 鉴频特性测试模块

• 基于白鹭电子频谱分析仪提供鉴频特性测试功能，可替代扫频仪 • 尺寸100×60×25mm • 通用USB接口，方便控制 • 重量不超过200g • 适用机型：SA1000系列、SA2000系列

T/R1000 射频演示套件

• 射频放大器：频率范围10MHz~2GHz，增益9dB~15dB（14dB@1GHz） • 射频带通滤波器：带宽920MHz~925MHz，中心频率922.5MHz • 混频器：RF IN 5MHz~1500MHz、LO IN 5MHz~500MHz、RF OUT DC~1000MHz • 振荡器LO/N：频率范围35MHz~4400MHz，输出功率-3dBm~10dBm • 振荡器LO：频率范围2200MHz~4400MHz，输出功率0dBm~+13dBm • 可变增益放大器：频率范围15MHz~30MHz，增益范围0dB~30dB • 中频带通滤波器：带宽19.9MHz~22.9MHz，中心频率21.4MHz • 参考时基：10MHz • 接口方式：USB

VB30 驻波比电桥

• 频率范围：10MHz~3.6GHz • 被测端口：N（阴）型 • IN至DUT插损：4dB（典型值） • 方向性：24dB（典型值） • 最大输入功率：+30dBm（1W） • 适用机型：HSA800系列、SA1000系列、SA2000系列
