SG1030A
产品分类：
关键词：
手册下载：

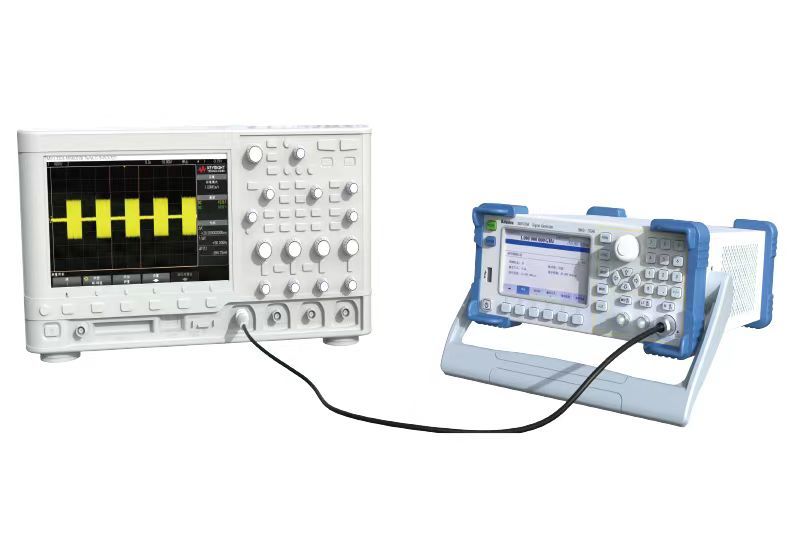

SG1000 系列多制式信号发生器拥有优异的性能和便携特性，设备配置了连续波信号、模拟调制、脉冲调制、频率和幅度扫描等多种类型的标准功能，同时提供了线性调频、数字基带信号、专用通信体制信号以及射频上变频等多种选配功能。丰富的设备功能、逻辑硬件接口和宽屏液晶显示使得该产品适用于教学科研、产品开发、生产和维修等多种应用场景。完备的标准SCPI 命令集和通用USB及LAN 接口，为您进行远程控制和二次开发带来了极大的便捷。
 |

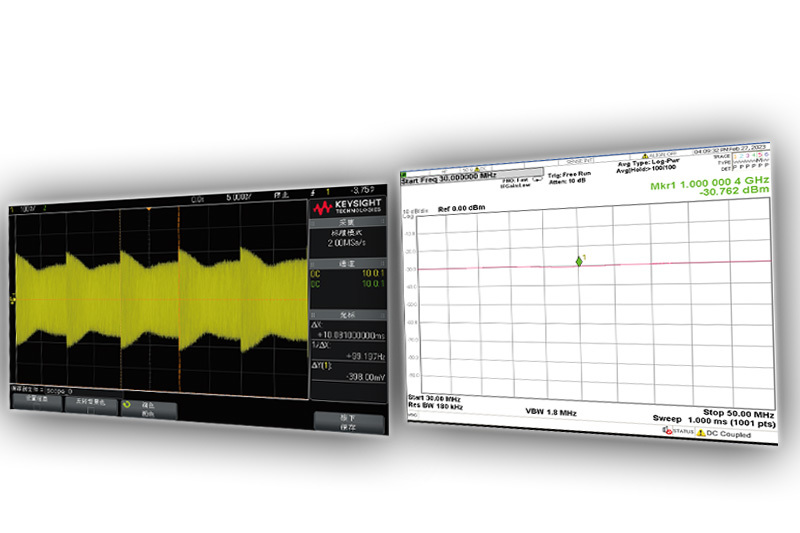

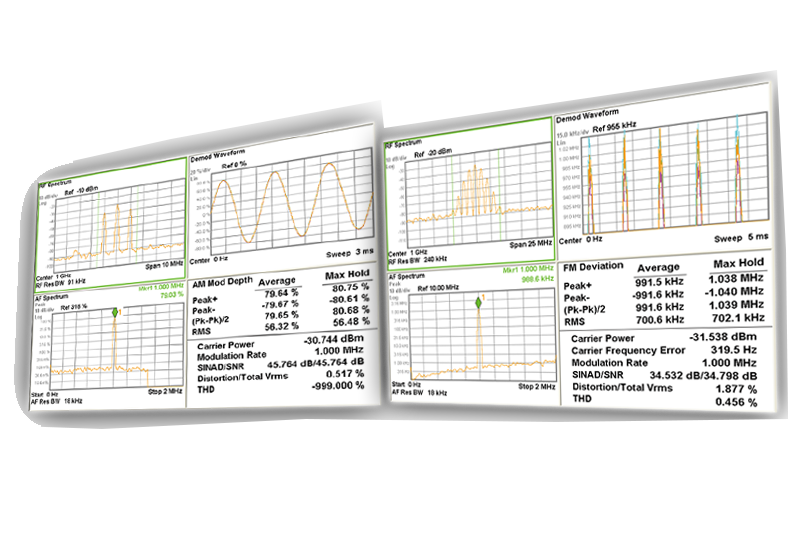

具有高调制速率的模拟调制功能具有调幅（AM)、调频（FM)、调相（ΦM）且调制速率最大可达到1MHz，信号无失真，支持内外调制源，性能更为优越，对于需要模拟信号的应用场景，只需这一台设备即可满足。 |

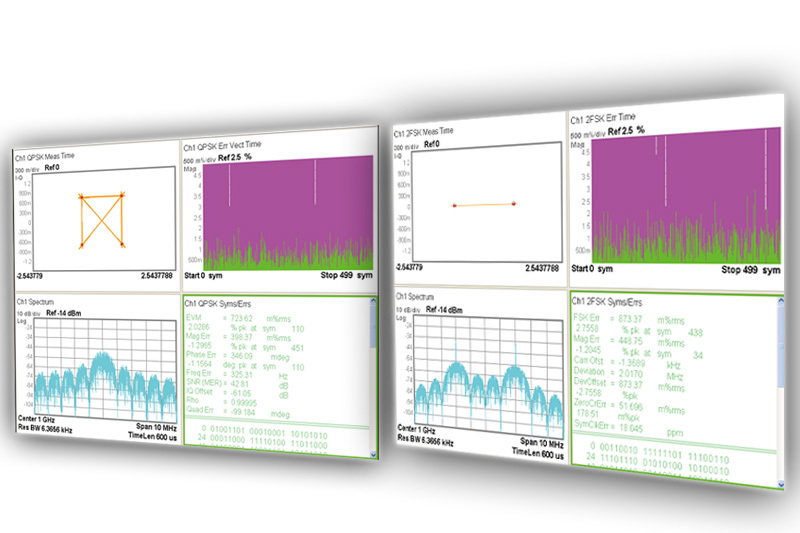

支持多种通用的数字调制格式具有ASK/2FSK/4FSK/8FSK/2PSK/4PSK/8PSK, B 型还可以内置IQ 调制器，支持内外调制源。 |
 |
 |
支持专用通信调制方式具有SSB、DSB、CW 等多种特殊体制调制信号，性能强大。 |
出色的线性调频功能SG1000 系列的线性调频功能可以同时保留连续信号和脉冲的特性。 线性调频信号主要应用于常见的包括声纳、雷达、多普勒效应等场景。 |
 |
|
|
作为变频装置的应用该信号源灵活的地方在于不仅自身能够产生多种制式信号，而且可以作为上变频装置将190±30MHz的信号上变至201MHz-3.0GHz 之间的任何一个频率值，该功能不仅对于一些高校教学实验室的射频微波教学有帮助，而且对于一些工业客户来说也是一个非常不错的选择，比如：通信频段管制、考场移动设备的屏蔽以及实验教学等。 |

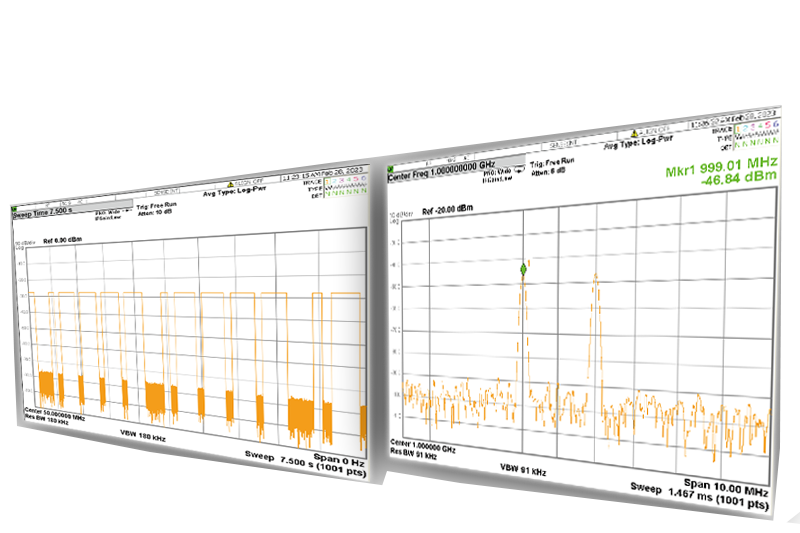

强大的脉冲调制功能超长的脉冲周期（200ns~160s）超宽的脉冲宽度（100ns~85s） 高达60dB的通断比，可用于测量有源器件工作在脉冲信号条件下的特性， 包括雷达上的T/R组件和模块。 |
 |
- 频率范围：9kHz~3GHz
- 频率分辨率：0.23Hz
- 基准频率：10MHz
- 温度稳定度：±1ppm（选件：±100ppb）
- 内部参考输出：10MHz ，≥+2dBm
- 谐波典型值：≤-30dBc
- 非谐波典型值：≤-50dBc
- 单边带相躁：-93dBc/Hz@10kHz
- 输出功率范围：9kHz ~50kHz -120dBm ~0dBm、50kHz ~3GHz -120dBm ~10dBm
- 功率准确度：±1.5dB（典型值）
| 配置 | 描述 | 订货号 |
| 主机 | 射频信号发生器 | SG1030A/SG1030B |
| 标配附件 | CD光盘(用户手册、编程手册) | |
| 电源线(标准AC220V电源线) | ||
| 选件 | 内部基带数据产生 | SG1000B-BBG |
| 射频上变频装置 | SG1000-RFUC | |
| 线性调频功能 | SG1000-LFM | |
| 实时带宽选件 | SG1000-BBW | |
| 幅度调制选件(SSB/DSB/CW) | SG1000-AMK | |
| 高稳时基选件 | SG1000-0CX0 | |
| 功率计控制套件 | SG1000-PMC |
资料下载
SG1000系列多制式信号发生器数据手册
557.9KB
SG1000系列多制式信号发生器快速操作手册
893.6KB
SG1000系列多制式信号发生器用户手册
1.1MB
SG1030A多制式信号发生器用户编程手册
894.7KB
