用PSA系列频谱仪轻松完成传输通道内的 频率、功率、杂散等测量
发布时间:
2023/10/26
无线电信号常常是在指定的通道内进行传输，它不得对其它通道、设备或非许可频段造成干扰。为了快速测量信号是否在指定频段内正确传输，您可以使用白鹭电子的PSA系列频谱分析仪快速对其信道功率（CP）、邻道功率（ACP）、占用带宽（OBW）和杂散等进行正确测量。
无线电信号常常是在指定的通道内进行传输，它不得对其它通道、设备或非许可频段造成干扰。为了快速测量信号是否在指定频段内正确传输，您可以使用白鹭电子的PSA系列频谱分析仪快速对其信道功率（CP）、邻道功率（ACP）、占用带宽（OBW）和杂散等进行正确测量。
1.邻道功率（ACP）
邻道功率是发射机在传送信道直接相邻的信道中产生的平均功率。通过此测量，您可以将预期信道内的信号功率与带外信号的功率进行比较。您可以计算邻道功率比（ACPR），从而得到是否存任何非希望的频谱扩展。使用PSA080/260频谱分析仪上，只需进行如下几项设置，即可得到主信道功率、邻道功率、邻道功率抑制比指标。频谱仪显示窗口下半部列表中显示测量结果。
- 信道频率
- 信道带宽
- 平均次数
- 通道间距

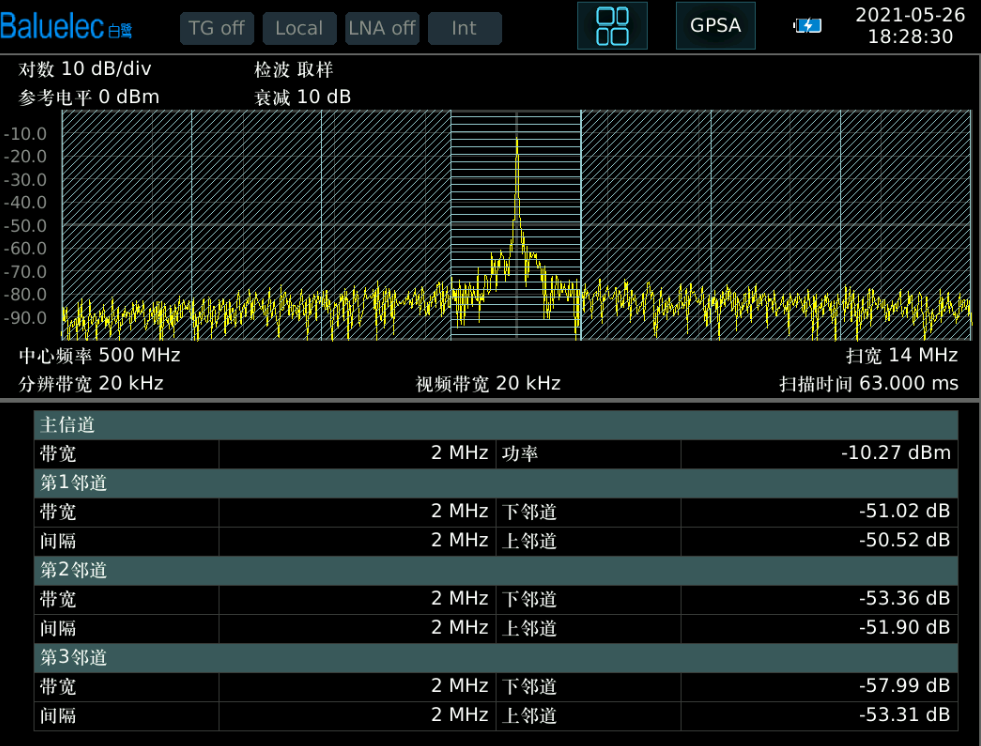

图 1：信道功率、邻道功率测量
2.占用带宽（OBW）
为了测量传输信号是否在指定带内传输，测量占用带宽也很重要。占用带宽表示信号的绝大部分功率驻留在了那个频段。因此，如果信号都处在指定频段之内，那就表明信号传输正常；如果信号分布到指定频段之外，那就说明您的设备可能存在问题。用PSA080/260频谱仪可以快速地确认占用带宽。您只需要做如下几项设置，既可以得到占用带宽指标。
- 中心频率
- 扫宽
- 功率比

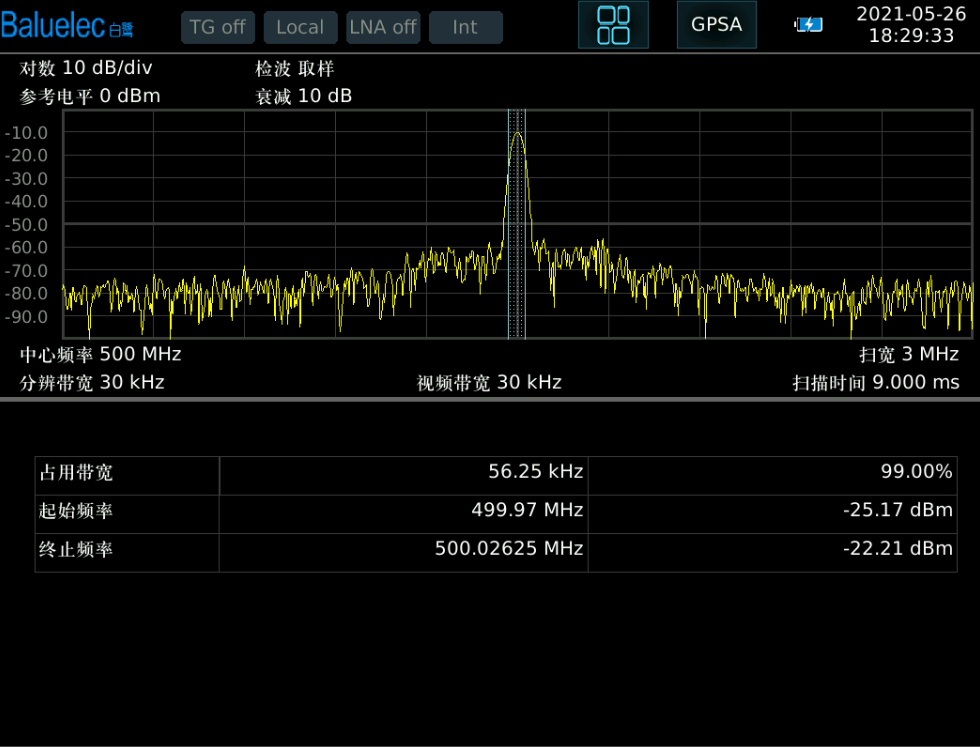

图 2：占用带宽测量
3. 载噪比
传输信号中常有不需要的杂散频率成分，通常是传输通道中的器件或其它信号进入所导致。可仪使用频谱仪手动测量，手工计算载波和噪声的比列，但是这样做非常耗时。PSA080/260可以帮助你轻松完成，只需要对仪器作如下几个参数设置，频谱仪显示区下表就给出您需要的数据。
- 中心频率
- 占用带宽开启
- 频率偏移
- 噪声带宽
- 噪声带宽
图 3： 载噪比测量结果
4. 谐波失真测量
信号发射设备中包括非线性元器件，这些非线性元器件可能导致信号失真。谐波失真是表征非线性失真的一项重要指标。PSA080/260很容易测量这一指标，仅需要对频谱仪作如下几项设置，测量结果显示在频谱仪显示区下面：
- 起止频率
- 谐波数量
- 基波频率
- 分辨率带宽

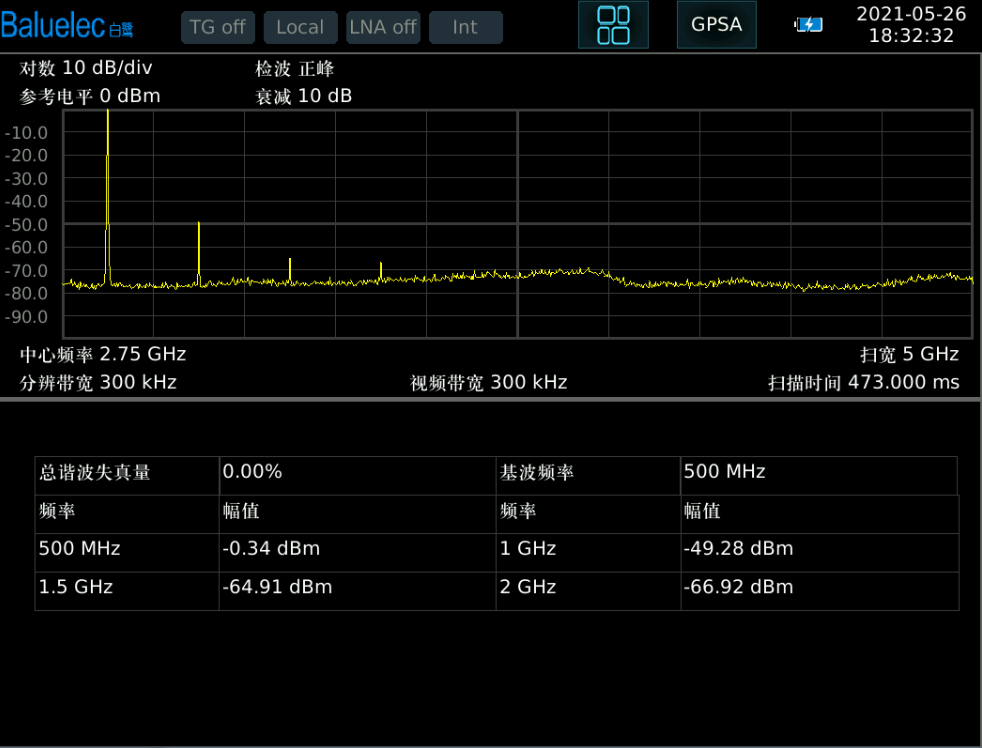

图 4 谐波失真测量结果
5.三阶互调测量
当两个信号同时进入传输通道时，互相调制，会生成互调信号。这个互调信号，可以使用PSA080/260频谱仪的三阶互调（TOI）测量功能来测量这些互调信号。仪器仅需要设置如下几个参数，仪器显示区下面的表格就会给出测量结果。您可以立即了解到传输通道中的三阶失真情况，从而确定它是否会影响传输通道的性能。
- 中心频率
- 扫宽
- 三阶互调打开
图 5 三阶互调测量结果图
6.总结
以上这些测试项，如果手工测量，难度较大，很费时间。使用白鹭电子的PSA系列频谱分析仪内置的相关测量功能，有助于您节约测量时间，且保证测量正确性。此外，由于无需单独开发相关测量应用软件，也可以节省投入。
